Del síntoma al dictamen: diagnóstico integral de un transformador en una instalación fotovoltaica

Cómo leer este caso

Cada afirmación indica su origen. Es la diferencia entre lo que el instrumento entregó, lo que se vio al abrir y lo que el ingeniero concluyó.

Medición Hallazgo físico Inferencia diagnóstica Resultado de modelo Proyección Pendiente

El recorrido

1. Señales iniciales

   Medición El equipo, instalado en una central fotovoltaica, presentaba comportamiento acústico anómalo en operación y contaba con antecedentes de gasificación documentados en el análisis de gases disueltos en aceite.

   Inferencia diagnóstica La combinación de ruido y gasificación previa hacía insuficiente cualquier evaluación basada en una sola familia de pruebas.

2. Por qué la primera medición no bastó

   Pendiente La primera campaña de respuesta en frecuencia se ejecutó sin garantizar la condición magnética del núcleo. Sin una desmagnetización correcta, las trazas de baja frecuencia no son comparables con la referencia y el resultado no es concluyente.

   Reconocerlo tuvo un costo: repetir la campaña. Publicarlo tiene un valor mayor: la mitad de los diagnósticos discutibles en campo nacen de un procedimiento previo mal cerrado.

3. Procedimiento corregido

   Medición Se repitió la medición con el procedimiento de desmagnetización corregido y con control de conexiones, aterrizamientos y repetibilidad, de modo que las trazas fueran comparables entre devanados y entre campañas.

4. Mapa multimétodo

   Medición Se integraron técnicas que observan fenómenos distintos: análisis de gases disueltos, análisis de respuesta dieléctrica en el dominio de la frecuencia, relación de transformación, resistencia de devanados, corriente de excitación, respuesta en frecuencia del devanado e inspección interna.

   Inferencia diagnóstica El criterio no fue buscar coincidencias, sino detectar dónde los métodos no coincidían: ahí es donde suele estar el mecanismo real.

5. Hallazgos físicos

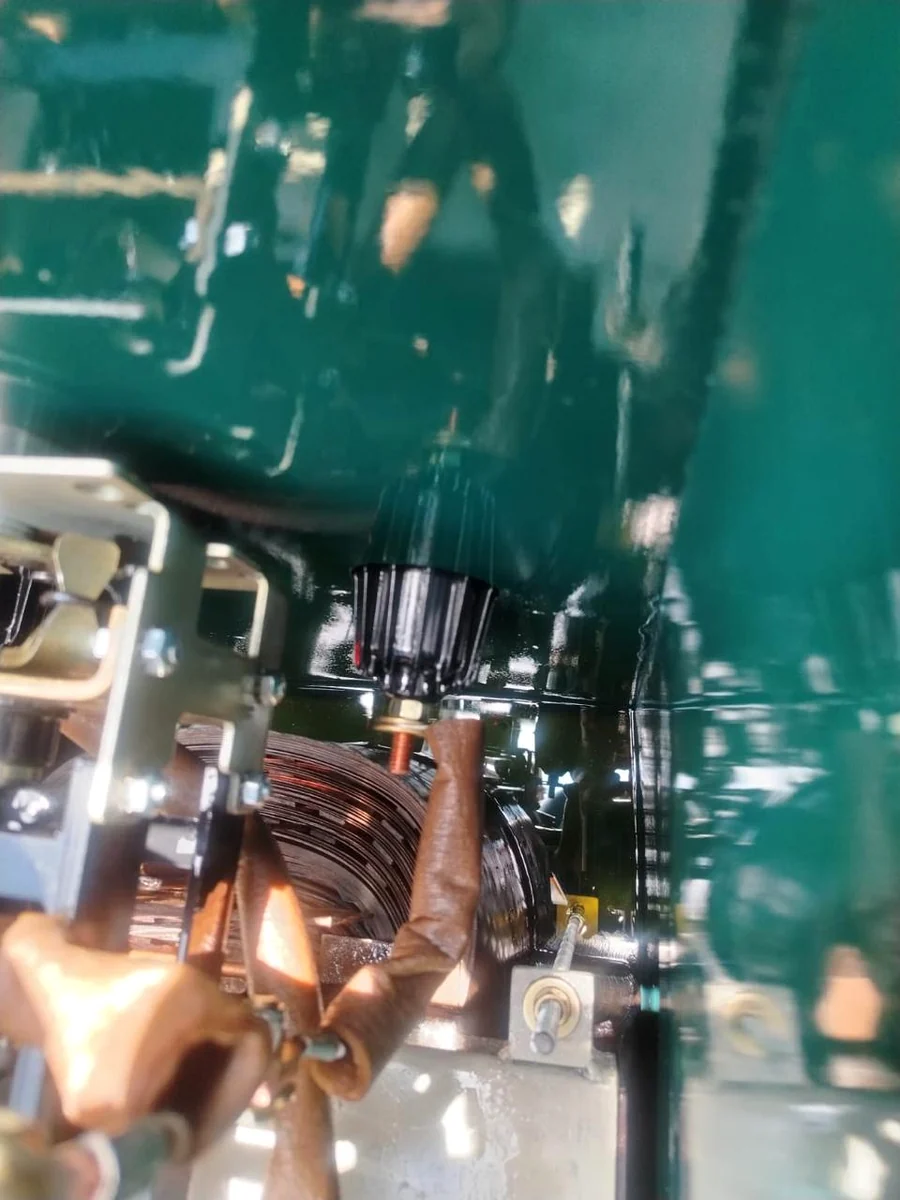

   Hallazgo físico La inspección interna localizó alteraciones geométricas en la región entre devanados y en sus elementos de soporte y sujeción, compatibles con el patrón observado en la respuesta en frecuencia.

6. Modelo constructivo del caso

   Resultado de modelo Se construyó un modelo tridimensional del arreglo constructivo —núcleo, tanque y devanados— para razonar sobre la distribución del campo alrededor de las geometrías alteradas. El modelo apoya la interpretación; no es una medición.

   Puedes abrirlo y girarlo más abajo, en Modelo interactivo.

7. Qué mejoró después de la intervención

   Medición Tras la intervención, varios indicadores mejoraron respecto a la condición previa: el comportamiento del aceite y parte de las verificaciones eléctricas convencionales se ubicaron dentro de lo esperado.

8. Qué permaneció fuera de criterio

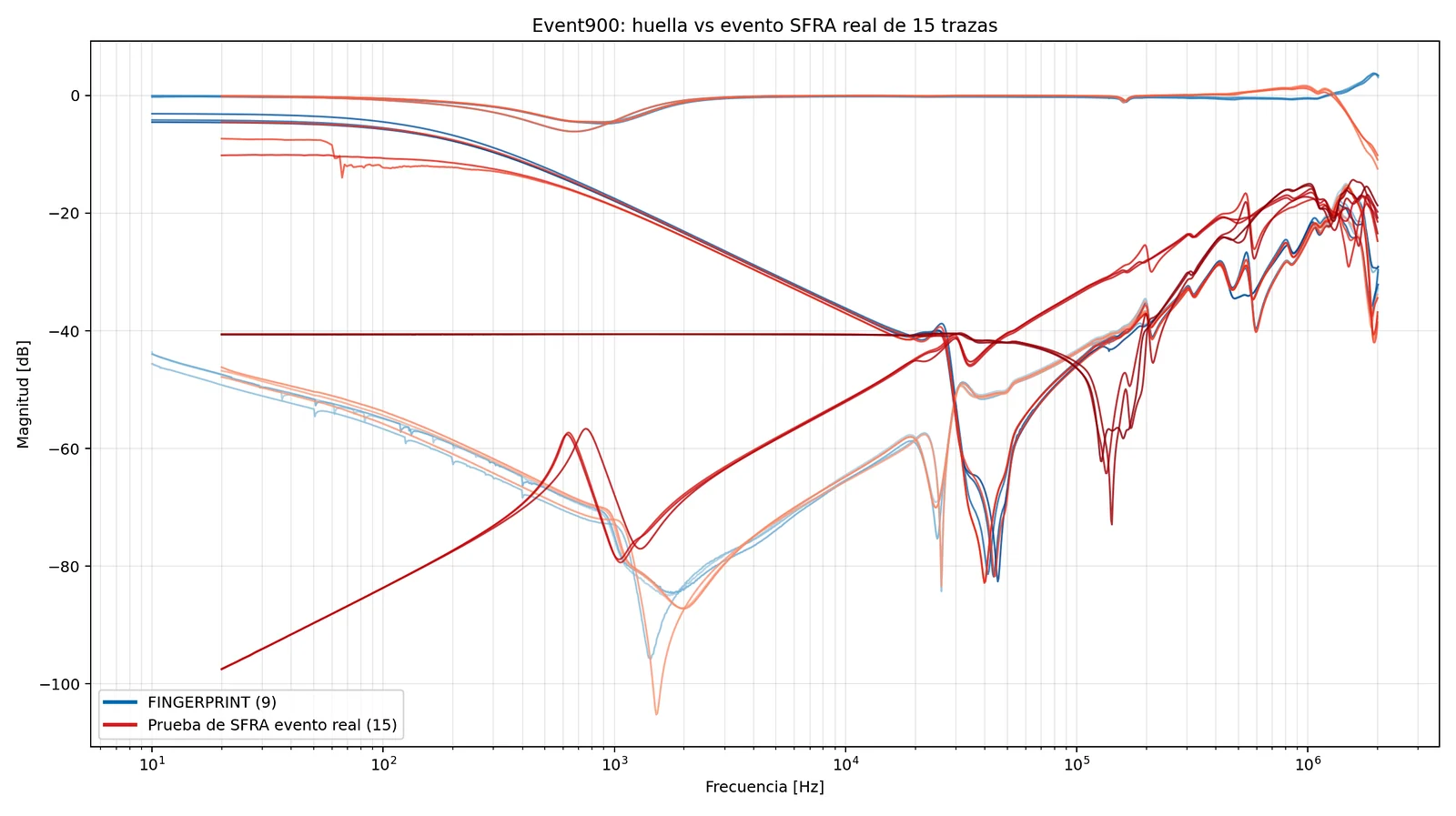

   Medición La comparación de respuesta en frecuencia entre devanados mantuvo desviaciones críticas después de la intervención.

   Inferencia diagnóstica La respuesta no se explica por una reducción uniforme del espacio entre devanados. Interviene también la redistribución del campo alrededor de geometrías alteradas: no basta con recuperar una separación nominal si la trayectoria del campo cambió.

9. La compuerta de decisión

   Inferencia diagnóstica La regla del caso fue explícita: mejoras parciales no habilitan el retorno a servicio si permanece fuera de criterio el indicador que describe la integridad geométrica y electromagnética del conjunto de devanados.

   Esta compuerta es la lógica de decisión de este caso, construida sobre su evidencia documentada. No es una norma universal ni un criterio de aceptación transferible a otro equipo.

10. Dictamen y aprendizajes

    Aunque varios indicadores mejoraron después de la intervención, persistieron desviaciones críticas en la respuesta entre devanados. Con la evidencia documentada, se recomendó no devolver el equipo a servicio en la aplicación evaluada.

    Proyección Sostener el equipo en la misma aplicación implicaba asumir un riesgo cuya evolución no era observable con la instrumentación disponible en sitio.

Resultado de modelo

Modelo interactivo del arreglo constructivo

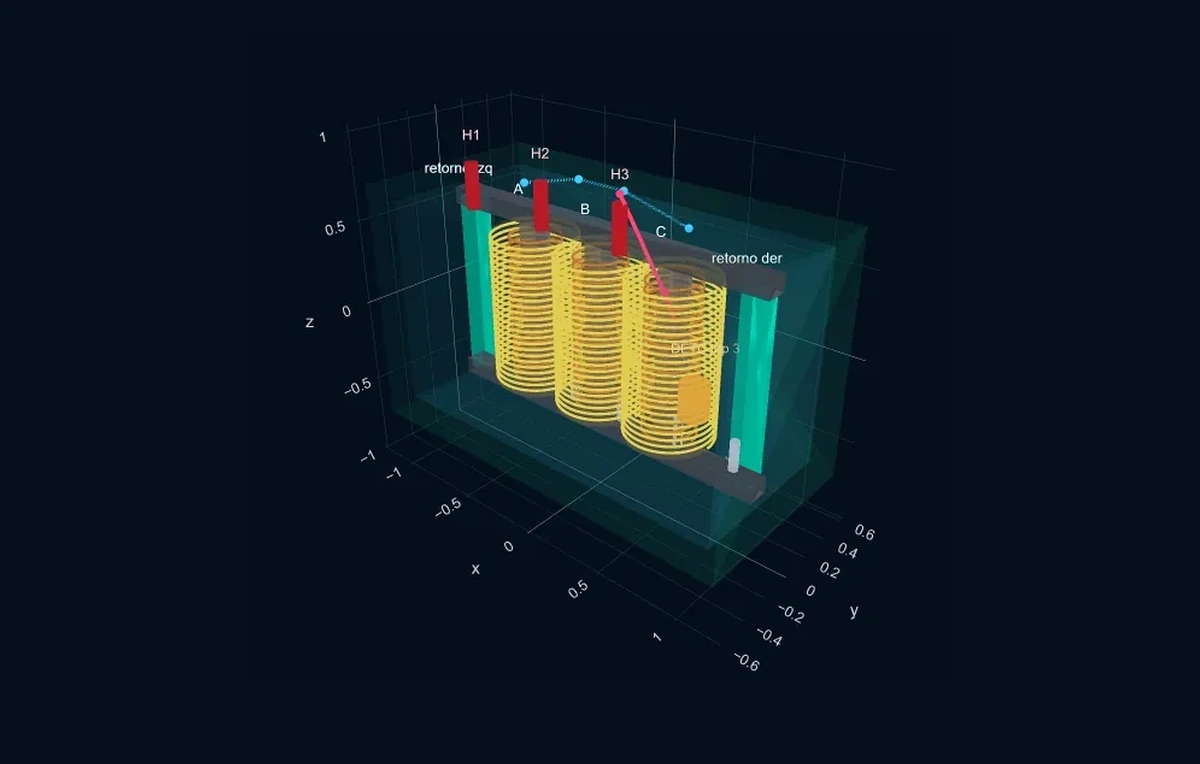

Modelo tridimensional del propio caso: núcleo de cinco piernas, tanque y devanados. Se carga solo cuando lo solicitas, para no penalizar la lectura de la página.

Modelo constructivo · resultado de modelo

Modelo constructivo del caso — núcleo de cinco piernas, tanque y devanados. Rotación, acercamiento y capas con ratón o teclado.

Explorar modelo Abrir modelo en pantalla completa

Modelo técnico de apoyo a la interpretación; no representa una medición en tiempo real. Requiere WebGL. Peso aproximado: 6 MB.
