CIGRE · demo SFRA

La curva no acusa. La banda orienta.

Dos trazas pueden parecer cercanas y contar historias distintas. CIGRE ayuda a ordenar la lectura: primero frecuencia, después física, al final diagnóstico.

Si el cambio aparece en una banda, ¿qué parte del transformador merece la primera pregunta?

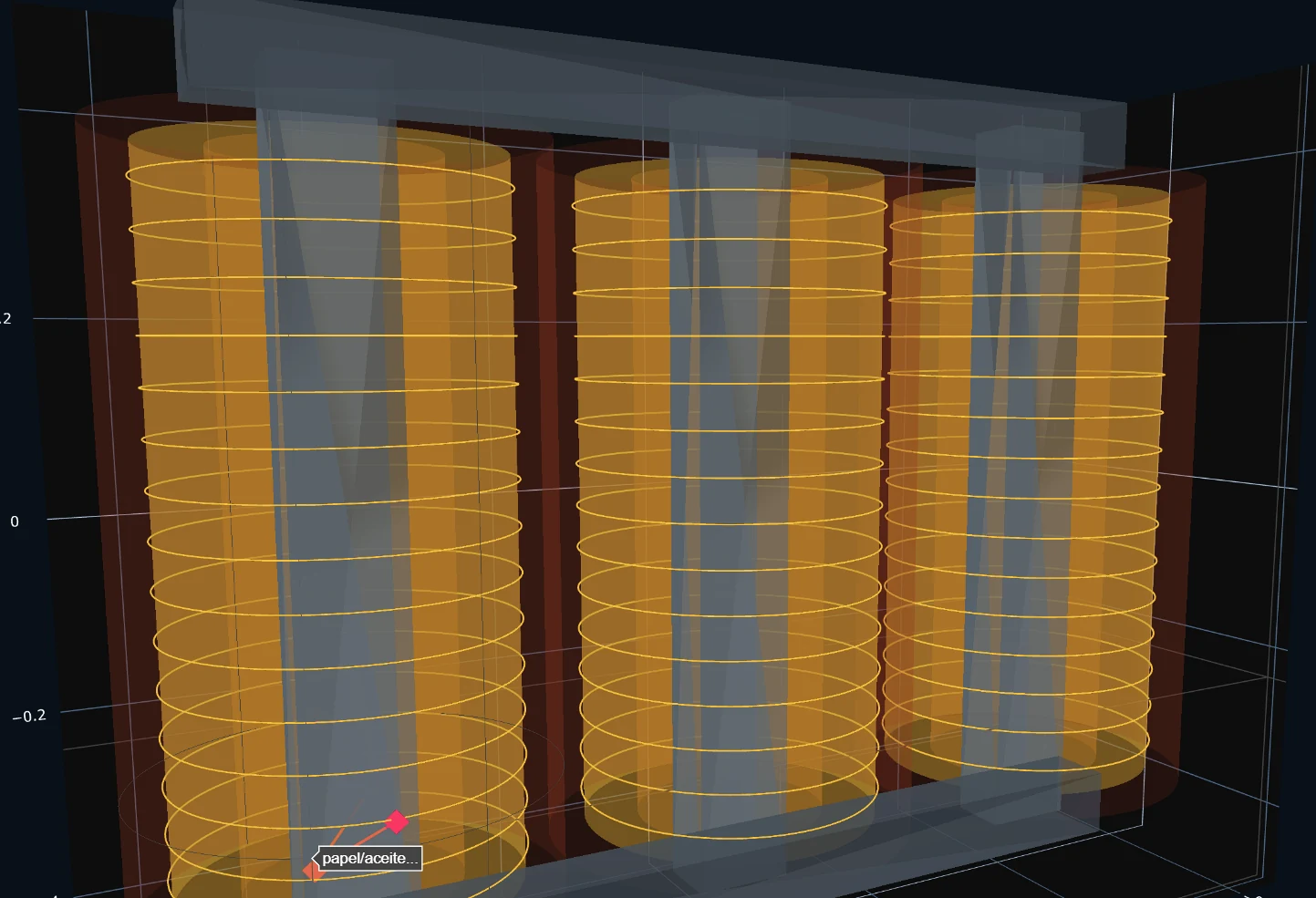

Modelo tridimensional de núcleo y devanados para lectura SFRA

Modelos de alta frecuencia

No todos los modelos contestan la misma pregunta.

CIGRE TB900 separa tres niveles. La demo los usa como criterio de conversación, no como receta cerrada.

White box

¿Qué pasa dentro?

Usa geometría y parámetros físicos. Sirve para probar hipótesis internas, pero exige datos que casi siempre son reservados.

Black box

¿Qué ve la red?

Representa el comportamiento terminal. Es fuerte para transitorios de sistema; no revela por sí solo dónde se movió el devanado.

Grey box

¿Qué se puede explicar?

Combina circuito equivalente y medición. Es útil para separar tendencia física, ajuste numérico y señal que queda sin explicar.

Mapa CIGRE de lectura

La banda no da sentencia. Reduce el campo de búsqueda.

Este mapa resume el hilo de CIGRE 812: comparar, ubicar la banda sensible y contrastar con configuración de prueba.

Baja Hz a pocos kHz
Núcleo, magnetización y trayectoria de tierraUna diferencia aquí puede venir del estado del transformador, no necesariamente de una deformación.
Mirar primeroConexión de tierra, estado magnético, configuración OC/SC y repetibilidad. En la demo, la lectura baja se separó antes de abrir hipótesis mecánicas.
Media kHz a cientos de kHz
Interacción entre devanadosLa curva empieza a contar acoplamientos inductivos y capacitivos. Aquí se separan muchas hipótesis mecánicas.
Mirar primeroDesplazamiento axial, deformación radial, vínculos entre mediciones OC, SC y entre devanados. Rango sensible usado: 10 kHz a 1 MHz.
Alta cientos de kHz a MHz
Estructura fina, terminales y detalles localesPequeños cambios de geometría, contactos o capacitancias pueden pesar más que el promedio del activo.
Mirar primeroResonancias desplazadas, contactos, conductores, bushings, leads y sensibilidad del montaje. Ejemplo Tahir/MSDD: banda extendida 1-2 MHz, severidad 100.

Material visual de apoyo

Se muestra lo justo para entender el método.

Las imágenes se usan para explicar lectura por bandas, contraste de modelo y residual. No describen un único transformador.

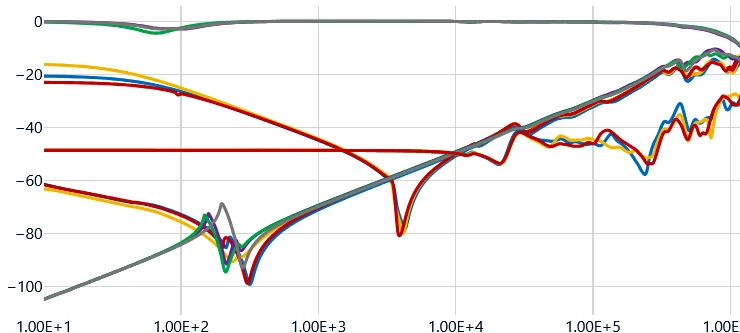

Familia de trazas SFRA para comparación por bandas
Comparación antes del índicePrimero se ve la familia completa. Si la forma global no cuadra, el número llega tarde.

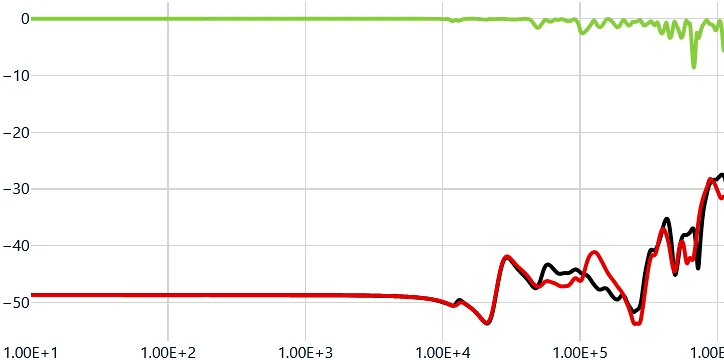

Curva SDD usada como criterio de diferencia entre trazas
Índice SDDÚtil para ordenar severidad relativa. No reemplaza la banda donde ocurrió la diferencia.
Mapa de campo magnético demostrativo para lectura de baja frecuencia
Campo magnéticoCuando domina la baja frecuencia, el núcleo y la trayectoria de flujo entran primero.

La demo no intenta “adivinar” una falla.

Ordena una discusión técnica: dónde cambió, qué física puede mover esa zona y qué modelo puede contradecir la hipótesis.

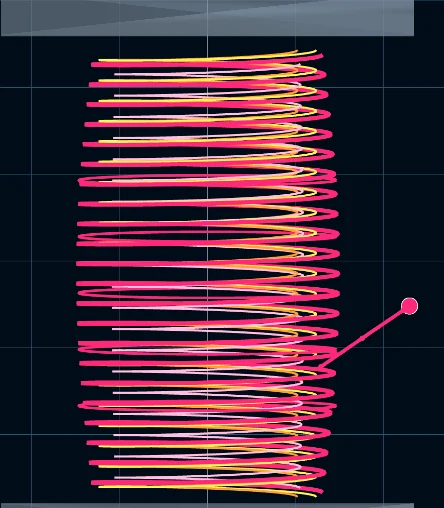

Vista demostrativa de zona de sensibilidad local en devanado
Sensibilidad localUna zona caliente del modelo sirve como pista, no como veredicto.

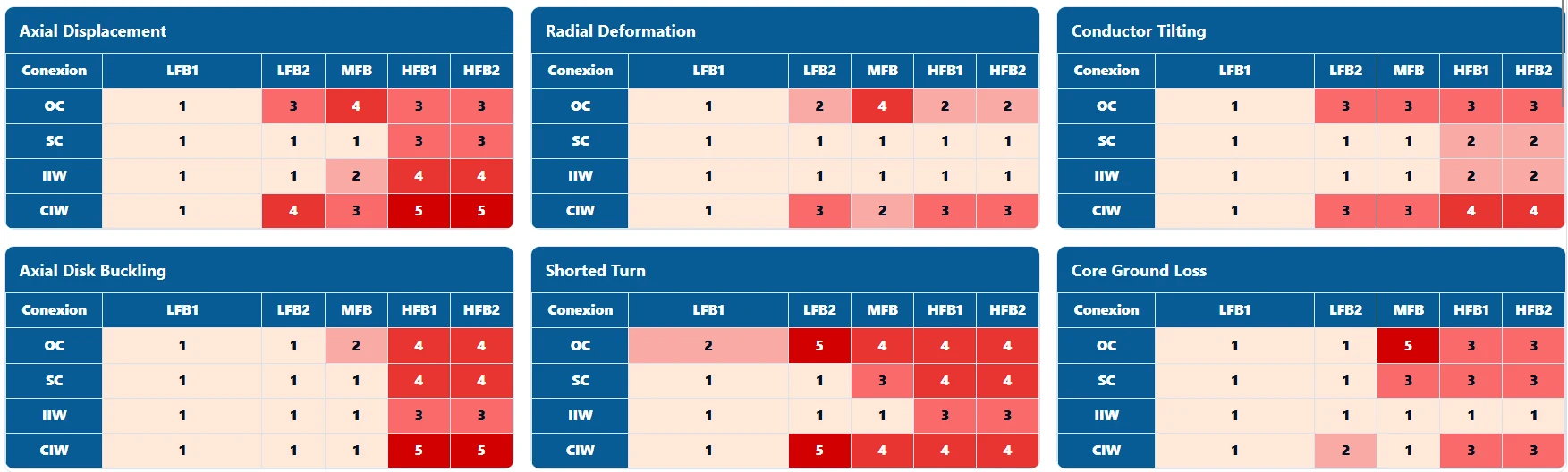

Patrones CIGRE Tahir por MSDD aplicados a familias operativas
Patrones Tahir/MSDDSe compararon 6 patrones base contra 8 familias operativas. La matriz muestra severidad relativa por conexión y banda; los valores altos orientan la revisión, no sustituyen la evidencia.

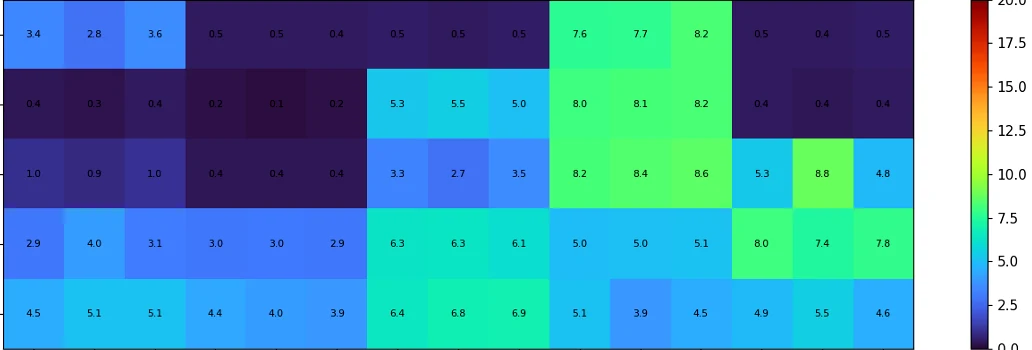

Mapa residual entre medición y modelo
ResidualLo explicado por el modelo se enfría. Lo que queda alto exige revisar configuración, medición y física.

Si una traza cambió, la primera pregunta no es “qué falló”. Es “en qué banda cambió”.

Volver al caso SFRA

El contenido del laboratorio está anonimizado.
