Resistencia de devanados: el valor depende de cómo se midió.

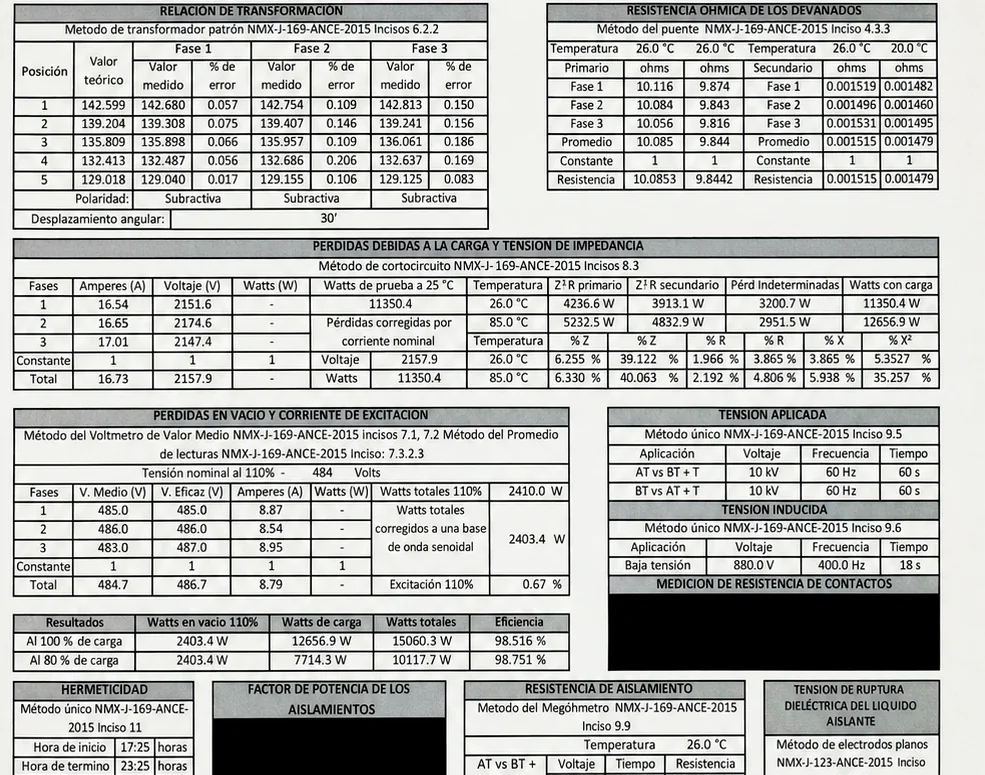

Una diferencia entre fábrica y campo dio origen a TrafoΩ. Antes de interpretarla había que revisar los bornes de medición: en estrella, línea–línea suma dos resistencias de fase; fase–neutro observa una.
¿La diferencia está en el devanado o en la forma de medirlo?
Cómo se resolvió
-
1
La alerta
Los valores de fábrica y de campo no coincidían al compararlos directamente.
-
2
El desfase
La revisión debía establecer si ambas lecturas correspondían a la misma trayectoria eléctrica.
-
3
La base común
Se convirtió trayectoria, conexión y temperatura antes de juzgar.
-
4
La parte real
Una vez homologados los datos, la comparación permite separar el efecto de la base de medición de las diferencias que requieren revisión.
-
5
TrafoΩ
TrafoΩ reúne la conversión, la corrección térmica y la comparación, conservando los valores originales.
La matemática, en corto
Dos trayectorias de medición en un mismo devanado.
fase–neutro → A-N = RA · B-N = RB · C-N = RC
línea–línea → MAB = RA + RB · MBC = RB + RC · MCA = RC + RA
y con las tres de línea se reconstruyen las individuales:
RA = (MAB + MCA −
MBC) / 2
Esa es toda la aritmética. Lo que cuesta en campo no es la fórmula: es darse cuenta de que hacía falta aplicarla antes de comparar.
La mitad no siempre indica una falla
Una lectura línea-línea suma dos ramas. Una fase-neutro mira una. Si comparas directo, el número gana la discusión aunque la base esté mal.
Qué hace TrafoΩ
- Permite declarar la trayectoria de cada medición y revisar si los datos pueden compararse.
- Convierte entre lecturas fase–neutro y línea–línea cuando el conjunto lo permite.
- Normaliza a una temperatura de referencia común, con el material conductor correcto.
- Compara contra la referencia y entre fases, dejando ver dónde está la diferencia real.
- Documenta el procedimiento, para que la conclusión sea auditable meses después.
Herramienta de apoyo técnico. No emite diagnósticos ni determina aceptación o rechazo.
Antes de comparar
Registra conexión, bornes utilizados, temperatura y material del devanado. Conserva las lecturas originales y distingue los valores medidos de los reconstruidos.
La trayectoria depende de cómo se realizó cada prueba. Confirmarla en el registro evita asignar a los datos una base que no les corresponde.
Cierre de caso · TrafoΩ
Un valor de resistencia se interpreta con su trayectoria y su temperatura.
Antes de convertir una diferencia en una conclusión, confirma la trayectoria, la temperatura, el material y los bornes. La siguiente acción debe poder repetirse y explicarse.
