Diagnóstico avanzado de un OLTC: de la firma eléctrica a la confirmación física

Cómo leer este caso

Cada afirmación lleva una etiqueta que indica de dónde proviene. Es la misma disciplina que aplicamos en un dictamen: separar lo que se midió de lo que se interpretó.

Medición Hallazgo físico Inferencia diagnóstica Pendiente

El recorrido

1. Evento y contradicción inicial

   Medición La operación de protecciones obligó a evaluar el estado interno del transformador. El primer conjunto de pruebas estáticas no mostró desviaciones que, por sí solas, justificaran retirar el equipo de servicio.

   Inferencia diagnóstica Un resultado favorable en pruebas estáticas no descarta una falla que solo se manifiesta en régimen dinámico. La contradicción entre el evento y las pruebas fue tratada como información, no como error de medición.

2. Pruebas que observan fenómenos distintos

   Medición Se amplió el programa para que cada técnica observara un fenómeno diferente: resistencia de devanados en estado estable, comportamiento durante la conmutación, análisis del aceite e inspección visual accesible.

   La clave metodológica es no repetir la misma pregunta con instrumentos distintos, sino hacer preguntas independientes que puedan contradecirse entre sí.

3. La firma dinámica del OLTC

   Medición El registro del comportamiento durante la conmutación mostró alteraciones en la secuencia de transición que no aparecían en las mediciones en estado estable: la continuidad y el tiempo de paso entre posiciones no correspondían al patrón esperado del mecanismo.

   Inferencia diagnóstica El patrón apuntaba a degradación en el sistema de contactos y en los elementos de transición, no a un problema de los devanados.

4. Hipótesis técnica

   Inferencia diagnóstica Antes de abrir el equipo se formuló una hipótesis específica y falsable: deterioro localizado en el sistema de conmutación, con desgaste de contactos y evidencia de estrés térmico asociado a la operación repetida.

   Formular la hipótesis antes de la apertura es lo que convierte la inspección en una verificación y no en una búsqueda.

5. Apertura posterior

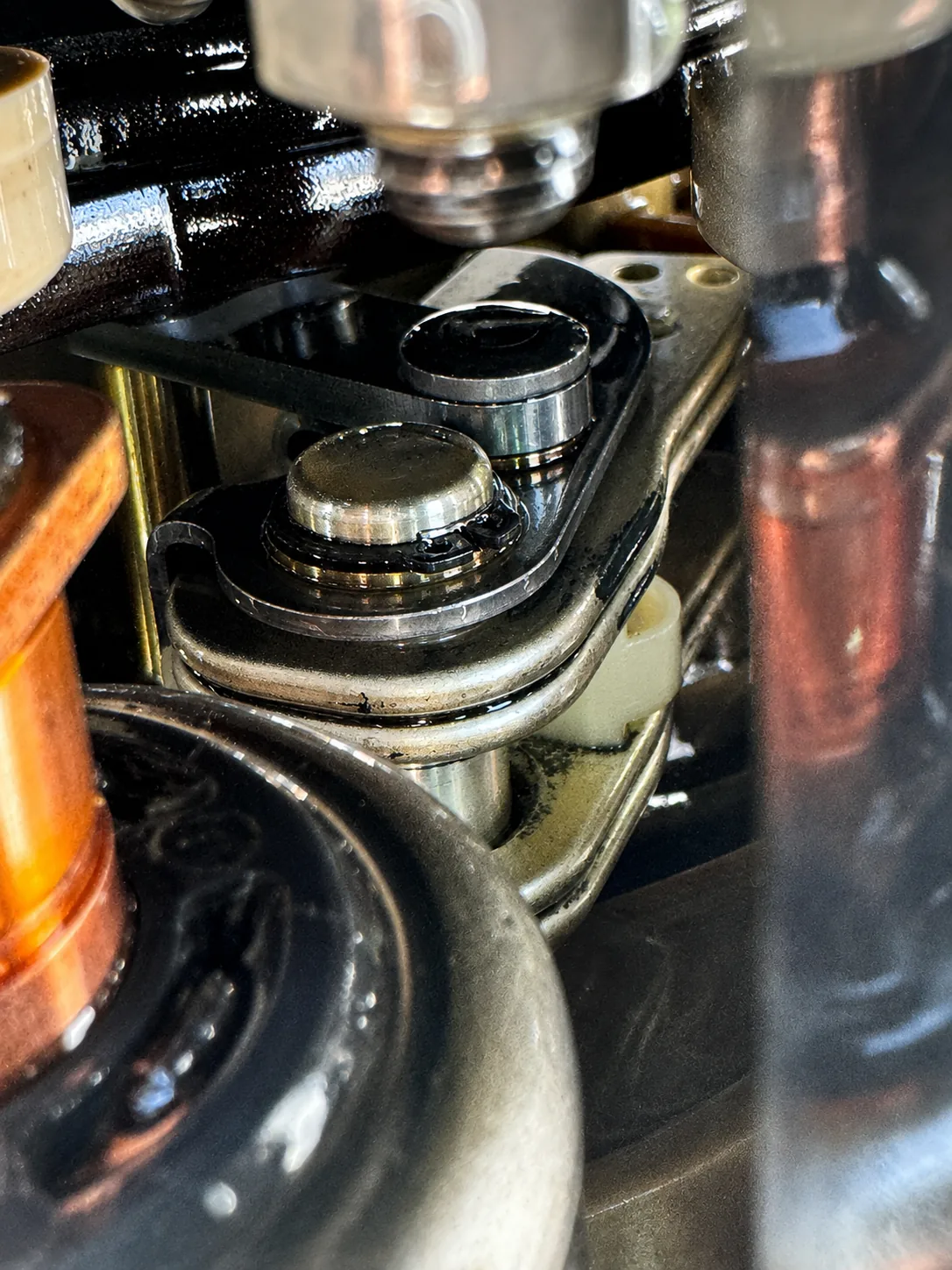

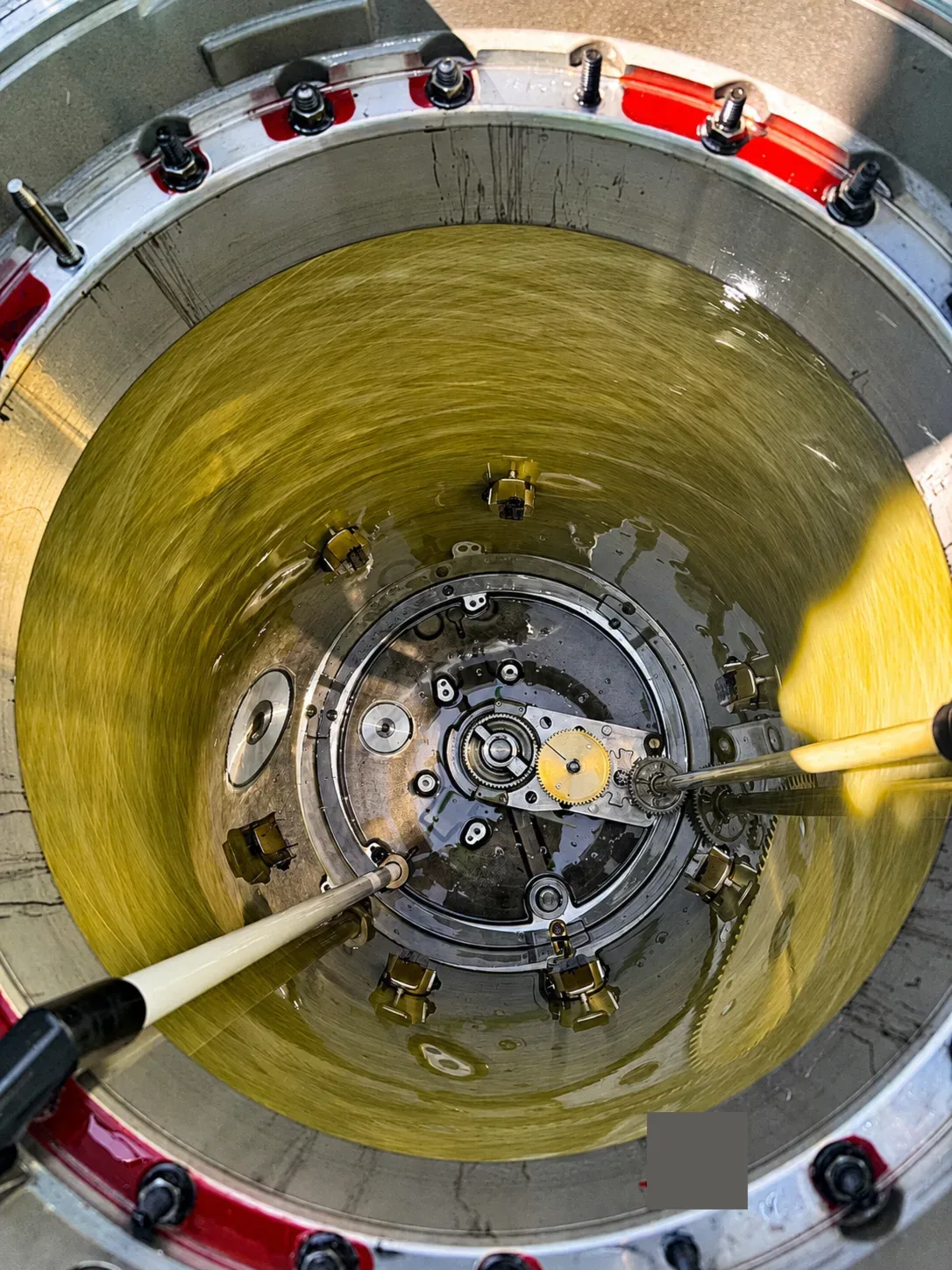

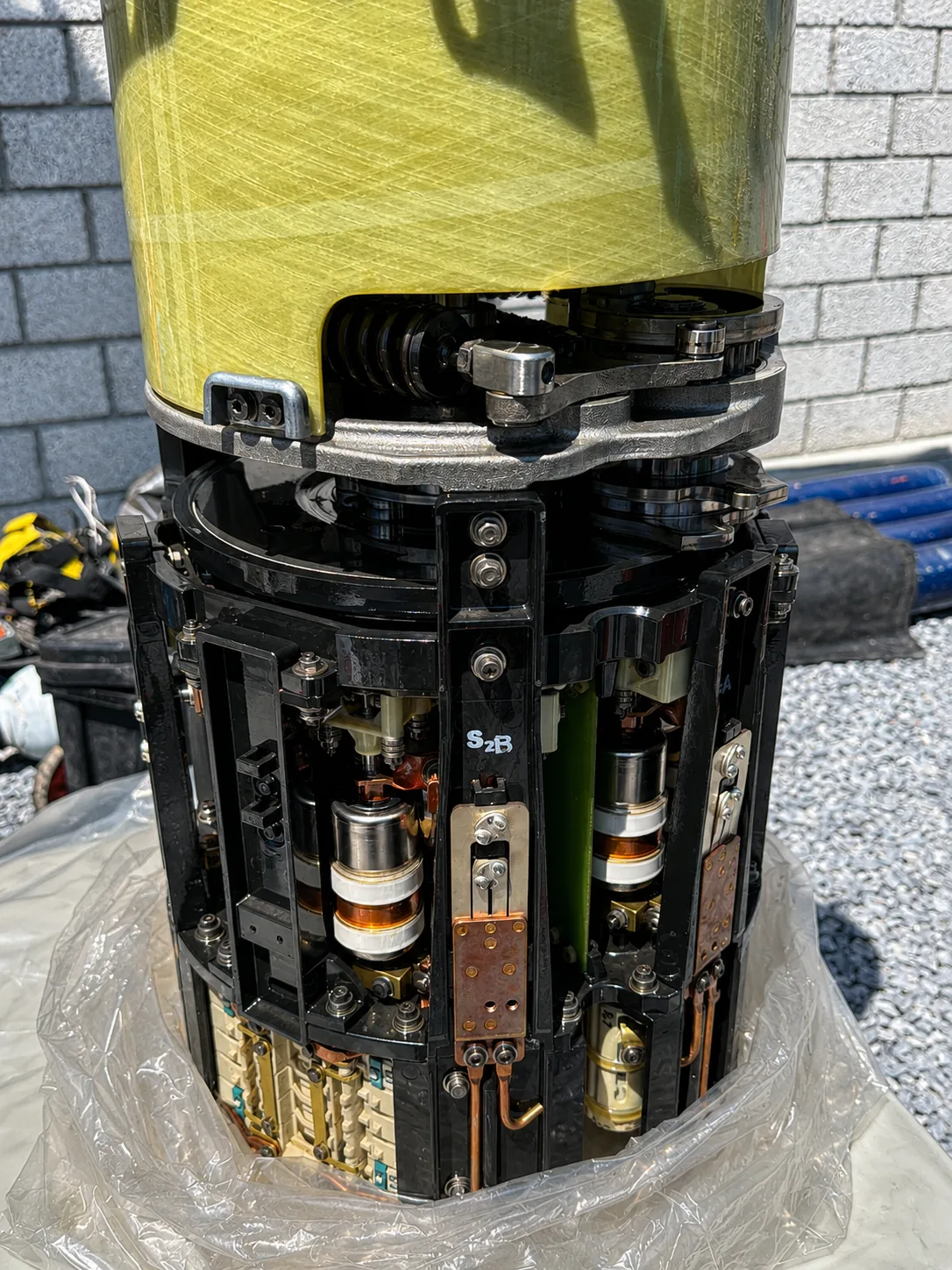

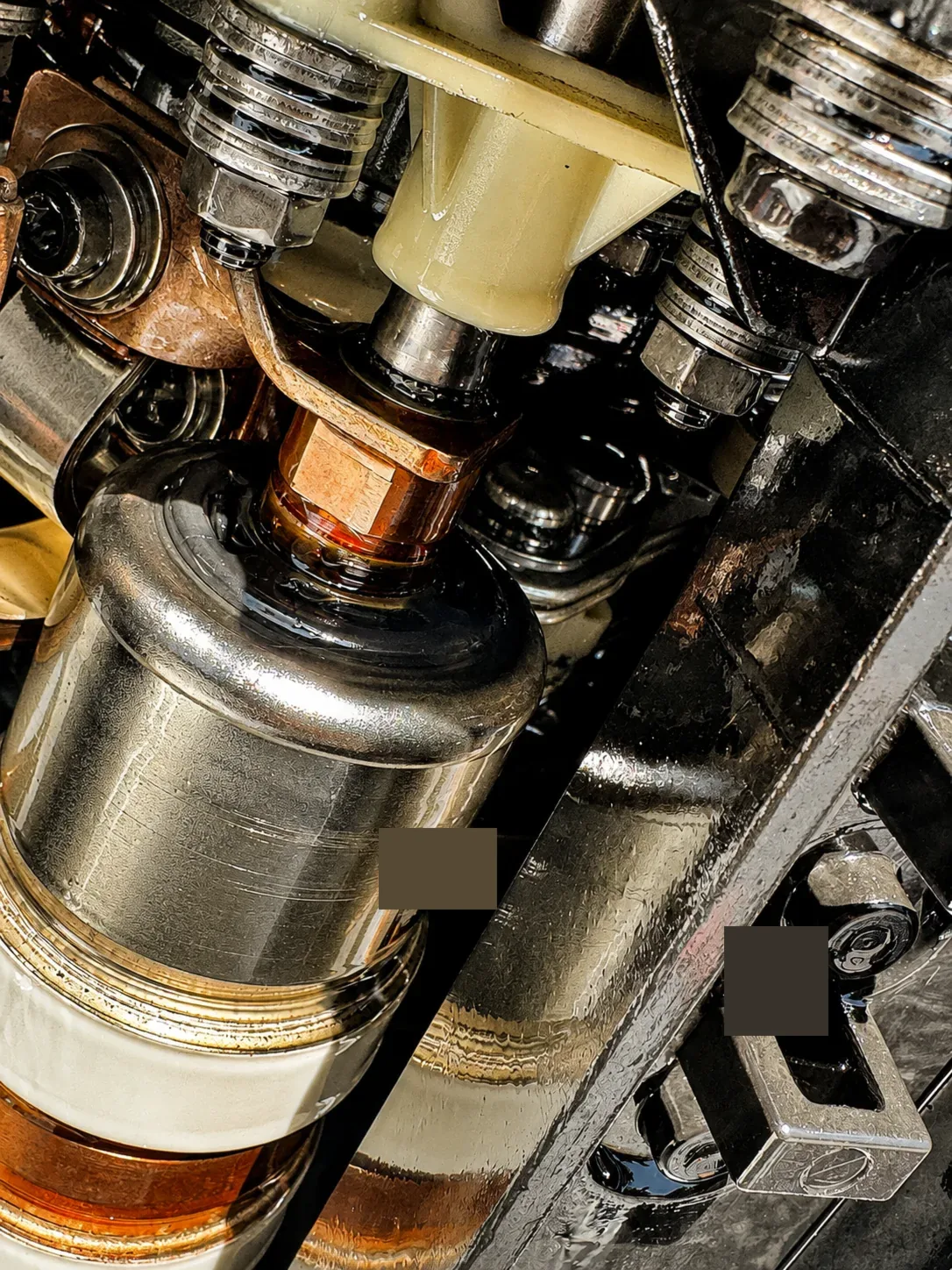

   Hallazgo físico Con el equipo fuera de servicio se realizó la apertura y el registro fotográfico del interior del compartimiento de conmutación, del conjunto de resistencias y conexiones, y de los contactos móviles.

6. Confirmación física

   Hallazgo físico La inspección confirmó deterioro interno en el sistema de conmutación, consistente con la firma dinámica registrada. Las imágenes de esta sección corresponden exclusivamente a este caso.

7. Decisión sobre el activo

   Inferencia diagnóstica Se recomendó una decisión conservadora: intervención del sistema de conmutación antes de reintegrar el equipo, en lugar de continuar operando bajo vigilancia.

   La recomendación no se sostuvo en una sola prueba, sino en la convergencia de señales independientes.

8. Aprendizajes transferibles

   Tres reglas que aplicamos desde entonces en cualquier evaluación de un cambiador de derivaciones bajo carga:

   1. Un resultado estático favorable no cierra un caso abierto por un evento de protecciones.
   2. El comportamiento durante la conmutación debe medirse, no inferirse del estado estable.
   3. La hipótesis se escribe antes de la apertura; si no, la inspección solo confirma lo que uno ya quería ver.

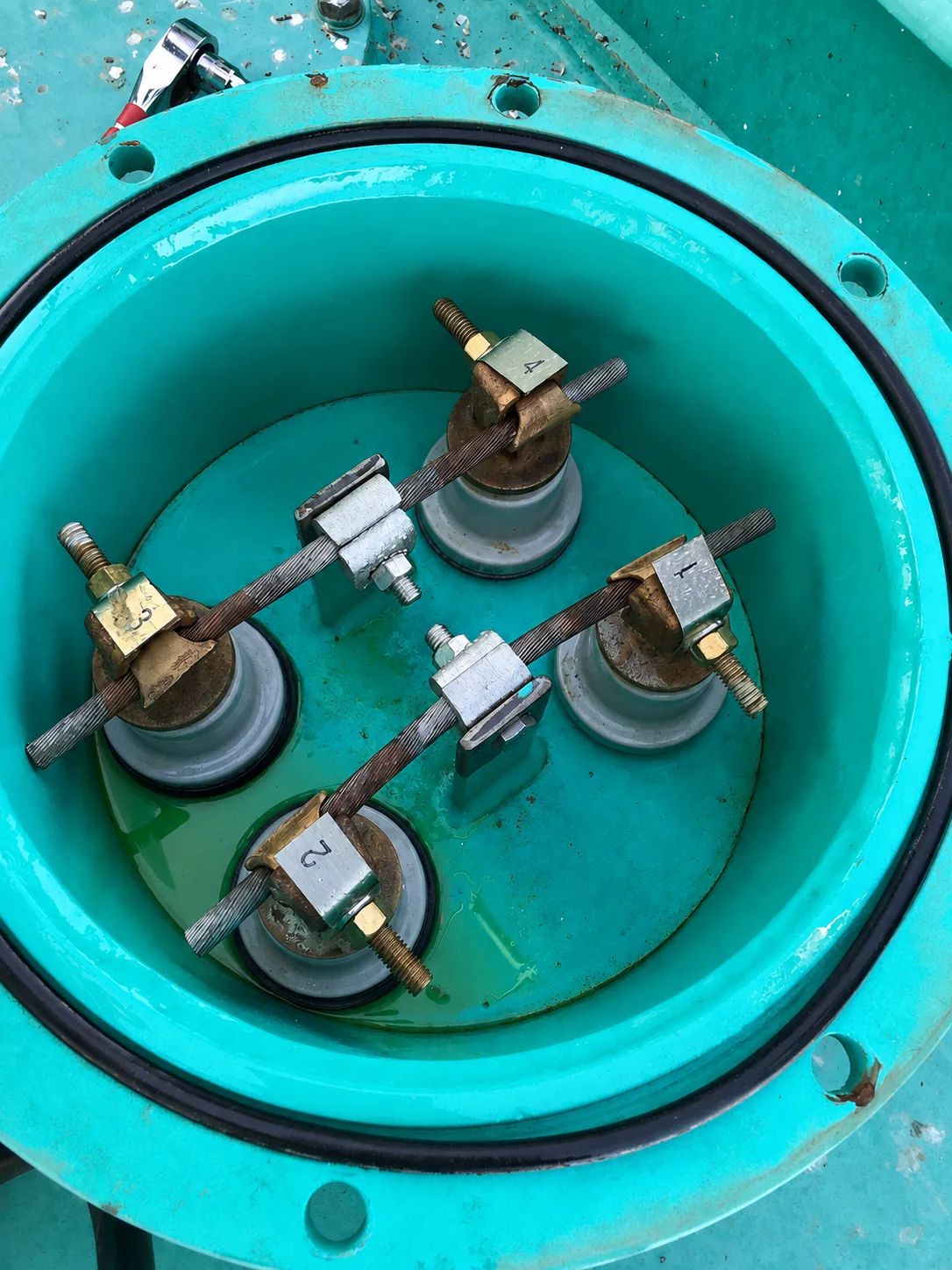

Evidencia física registrada durante la apertura

Fotografías del propio caso, anonimizadas. No se publican placas, números de serie, identidades de fabricantes ni datos de la instalación.

Cierre

La inspección posterior confirmó deterioro interno en el sistema de conmutación. El valor del caso no está en una sola prueba, sino en la convergencia de señales que permitió recomendar una decisión conservadora antes de contar con evidencia visual directa.
